GT50130系列 过孔多路数导电滑环
GT50130系列 过孔多路数导电滑环

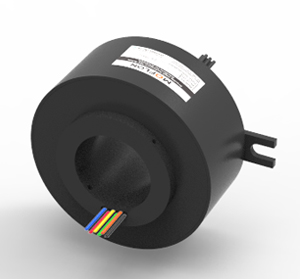

  • · 外径130mm, 通孔直径为50mm(适用于<=50mm)的标准系列过孔多路数导电滑环。*注意:如需<50mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等;

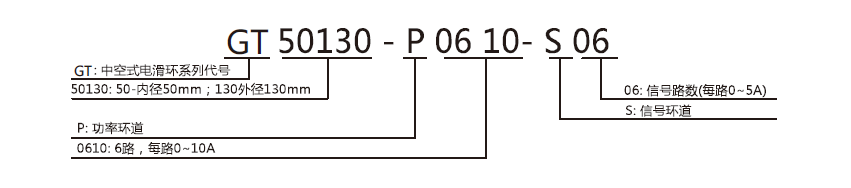

型号订购说明:


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命1亿转功率信号
额定转速1~1800RPM额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料贵金属导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.03Ω
防护等级IP51



GT50130系列过孔多路数导电滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
GT50130-S060659.6GT50130-P1810-S121812155.8
GT50130-P0210-S042459.6GT50130-P2410-S06246155.8
GT50130-P0410-S024259.6GT50130-P3010300155.8
GT50130-P06106059.6GT50130-S36036178.6
GT50130-S1201282.4GT50130-P0610-S30630178.6
GT50130-P0210-S1021082.4GT50130-P1210-S241224178.6
GT50130-P0410-S084882.4GT50130-P1810-S181818178.6
GT50130-P0610-S066682.4GT50130-P2410-S122412178.6
GT50130-P0810-S048482.4GT50130-P3610360178.6
GT50130-P1010-S0210282.4GT50130-S48048224.2
GT50130-P121012082.4GT50130-P0610-S42642224.2
GT50130-S18018105.2GT50130-P1210-S361236224.2
GT50130-P0210-S16216105.2GT50130-P1810-S301830224.2
GT50130-P0410-S14414105.2GT50130-P2410-S242424224.2
GT50130-P0610-S12612105.2GT50130-S60060274.8
GT50130-P0810-S10810105.2GT50130-P0610-S54654274.8
GT50130-P1010-S08108105.2GT50130-P1210-S481248274.8
GT50130-P1210-S06126105.2GT50130-P0810-S42842274.8
GT50130-P1410-S04144105.2GT50130-P2410-S362436274.8
GT50130-P1610-S02162105.2GT50130-S72072320.4
GT50130-S24024128GT50130-P0610-S66666320.4
GT50130-P1610-S181618128GT50130-P1210-S601260320.4
GT50130-P1210-S121212128GT50130-P2410-S482448320.4
GT50130-P1810-S06186128GT50130-P3610-S363636320.4
GT50130-P2410024128GT50130-S84084369
GT50130-S30030155.8GT50130-P1210-S721272369
GT50130-P0610-S20620155.8GT50130-P2410-S602460369
GT50130-P1210-S181218155.8GT50130-S96096414.6

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在开云官方登录网站-开云(中国)上进行非标定制,请咨询客服。

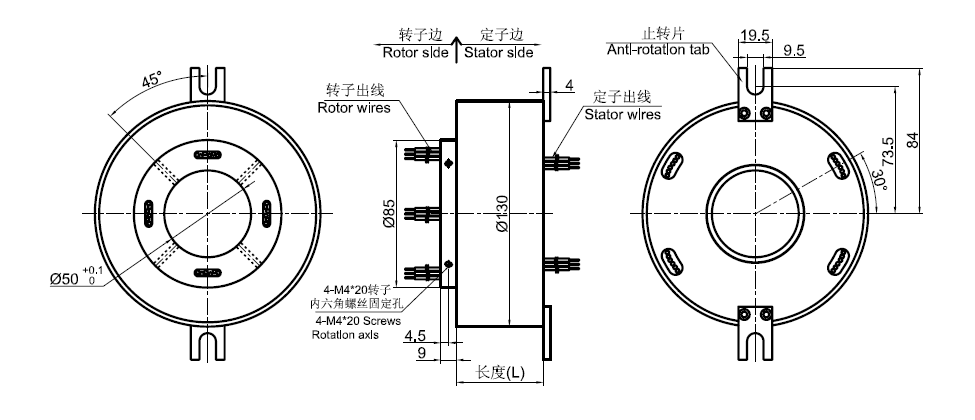

标准图纸
