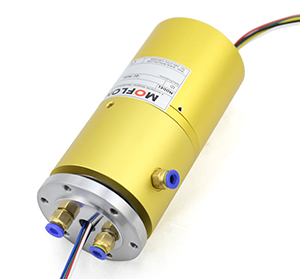

MAPH200系列 (2进2出 气/液+电一体滑环)
MAPH200系列 (2进2出 气/液+电一体滑环)
  • · MAPH200 气/液+电 旋转接头,可通M5、G1/8、G1/4、G3/8、G1/2大小管径
  • · 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
  • · 标准为法兰安装形式,旋转接头,2路气液滑环,液压回转接头可定制空心轴安装
  • · 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

典型应用:

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等;

型号订购说明:

产品等级选型表
产品等级代号最高转速工作寿命密封件
VC(通用级)100RPM1000万转国内知名品牌密封件
VD(工业级)300RPM3000万转进口密封件

技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数2进2出工作寿命参考产品选型等级
最大压力10MPa (可定制高压),真空 0.01torr额定转速参考产品选型等级
扭矩与接口尺寸相关,详细咨询技术工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω



MAPH200-XX 气液电一体滑环选型表
1)XX=01,接头大小=M5, 气管规格3~6mm 2)XX=02,接头大小=G1/8,气管规格3~10mm
3)XX=03,接头大小=G1/4,气管规格3~12mm 4)XX=04,接头大小=G3/8,气管规格3~16mm
5)XX=05,接头大小=G1/2,气管规格3~20mm
型号气(液)通道10A信号/5A长度 L(mm)型号气(液)通道10A信号/5A长度 L(mm)
MAPH200-XX-S062进2出0638MAPH200-XX-P0810-S102进2出81071.6
MAPH200-XX-P0210-S042进2出2438MAPH200-XX-P1010-S082进2出10871.6
MAPH200-XX-P0410-S022进2出4238MAPH200-XX-P1210-S062进2出12671.6
MAPH200-XX-P06102进2出6038MAPH200-XX-P1410-S042进2出14471.6
MAPH200-XX-S122进2出12054.8MAPH200-XX-P1610-S022进2出16271.6
MAPH200-XX-P0210-S102进2出21054.8MAPH200-XX-S242进2出02488.4
MAPH200-XX-P0310-S092进2出3954.8MAPH200-XX-P0410-S202进2出42088.4
MAPH200-XX-P0610-S062进2出6654.8MAPH200-XX-P0610-S182进2出61888.4
MAPH200-XX-P0810-S042进2出8454.8MAPH200-XX-P1210-S122进2出121288.4
MAPH200-XX-P1010-S022进2出10254.8MAPH200-XX-S302进2出030105.2
MAPH200-XX-P12102进2出12054.8MAPH200-XX-P0610-S242进2出624105.2
MAPH200-XX-S182进2出01871.6MAPH200-XX-S362进2出036125
MAPH200-XX-P0210-S162进2出21671.6MAPH200-XX-S422进2出042141.8
MAPH200-XX-P0410-S142进2出41471.6MAPH200-XX-S482进2出048158.6
MAPH200-XX-P0610-S122进2出61271.6

注:10A和信号(5A) 可以任意组合,最大可到96路,详细请咨询客服。旋转接头,2路气液滑环,液压回转接头可在开云官方登录网站-开云(中国)上进行非标定制,请咨询客服。

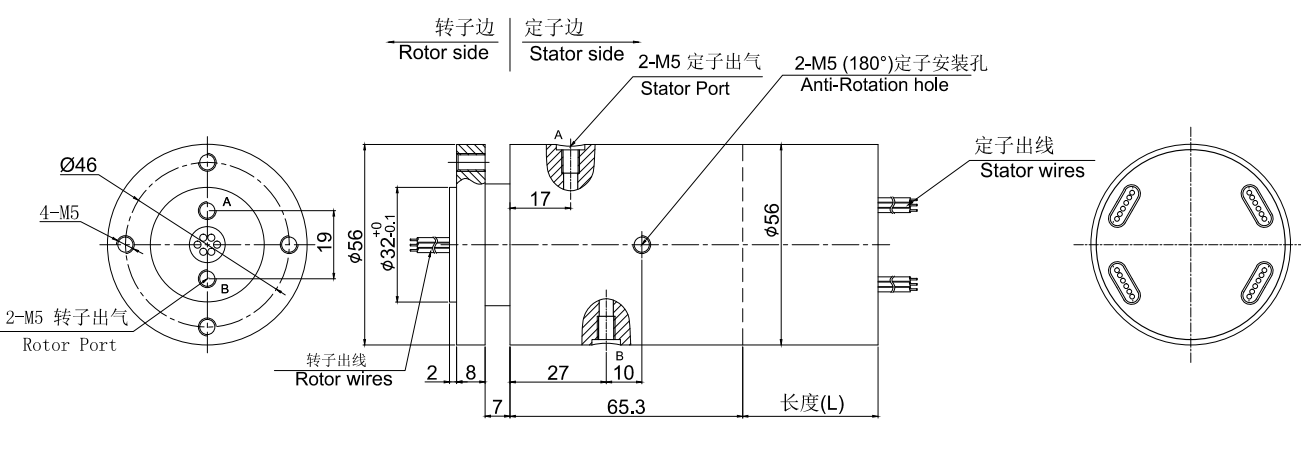

MAPH200-01 尺寸图

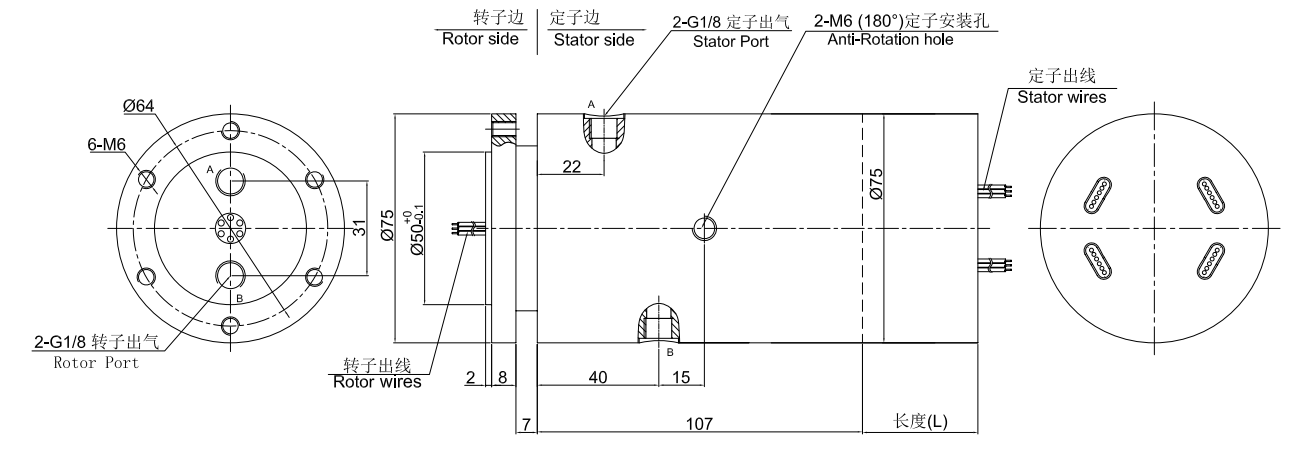

MAPH200-02 尺寸图

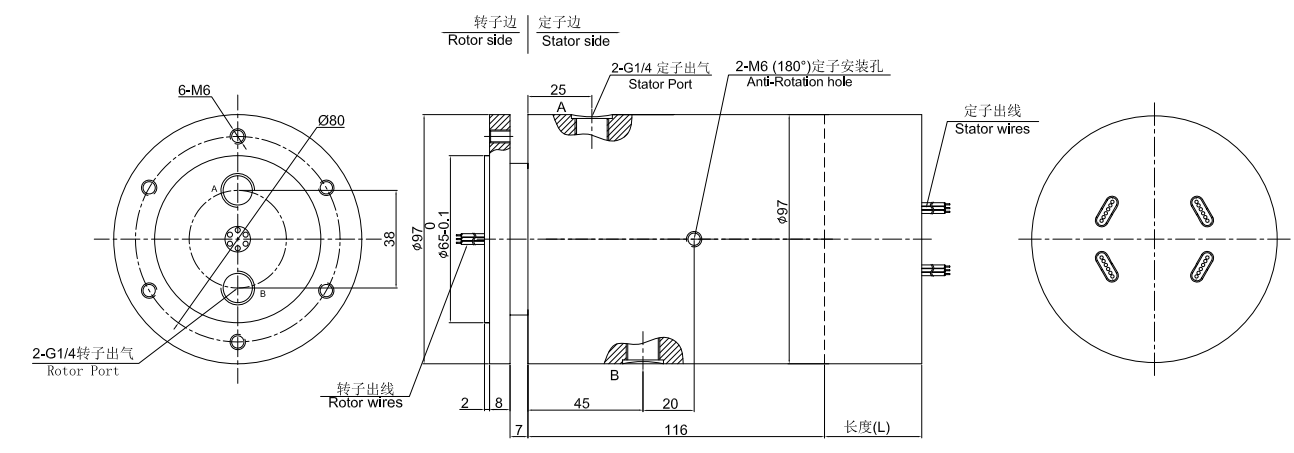

MAPH200-03 尺寸图

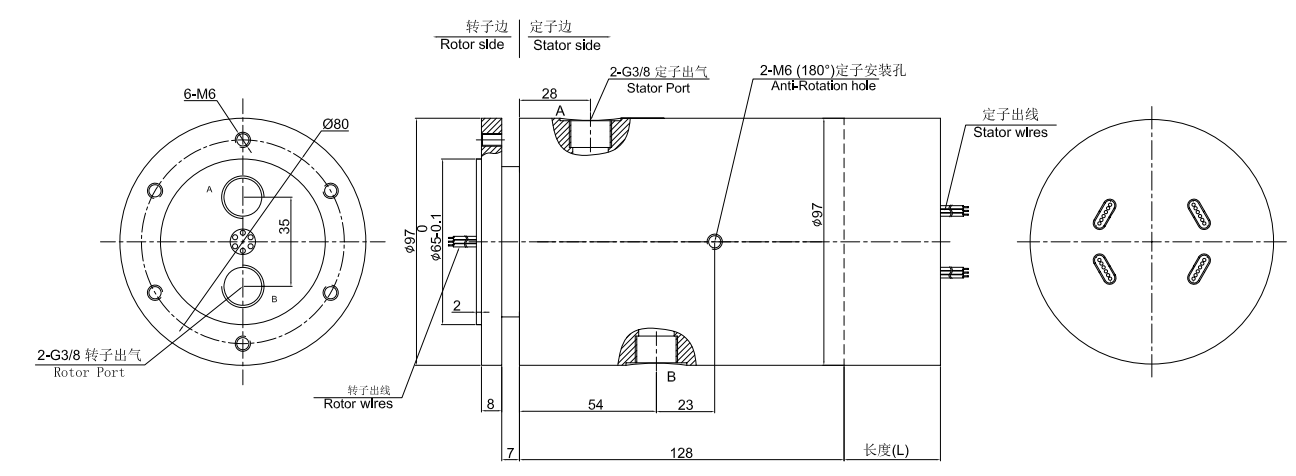

MAPH200-04 尺寸图

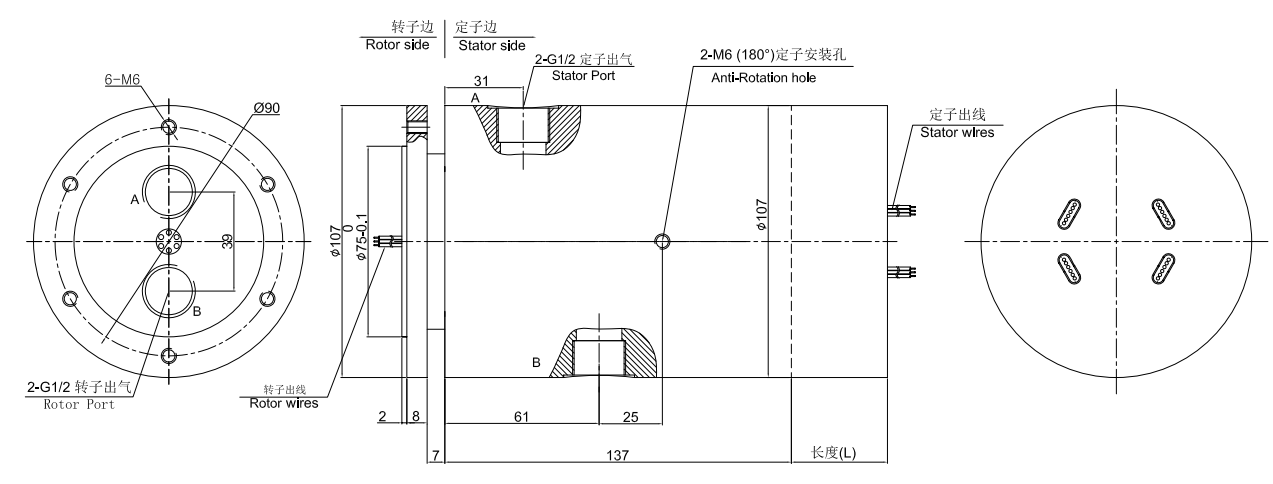

MAPH200-05 尺寸图


同系列更多产品参考:
